框架木箱的概念和各部件功能设计

文章作者:远久出口木箱包装工程师—彭百桂      发表时间:2019-02-01      阅读次数:

简要描述:框架木箱与滑木箱在结构上的区别:1、框架木箱的侧面和端面为桁架结构,箱板为立板;2、框架木箱箱板在外,骨架全都布置在箱内;3、:框架木箱组装时先将两个侧面安装在底座上,再将两个端面安装在底座和两个侧面上,最后装订顶盖。

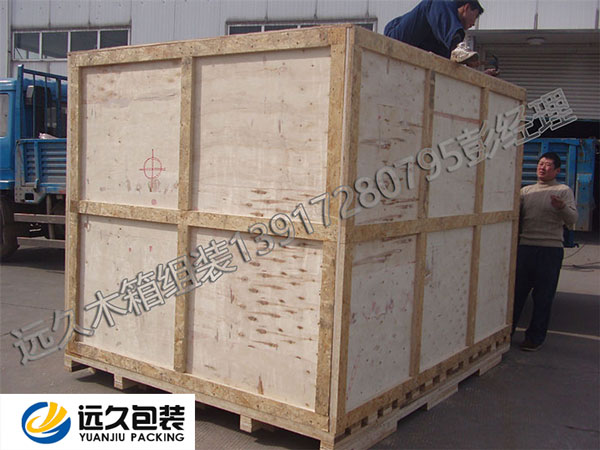

大型机械设备出口木箱


国家标准GB T 4122.1-2008 包装术语的解释: 框架木箱:框架木箱是大型木箱,它的内装物最大重量和最大外尺寸是根据通常的运输条件确定的。受制于标准集装箱的规格所限,大部分框架出口木箱的外长在12m以下,外宽在2.3m以下,外高在2.5m以下,其内装物重量在500-20000kg以内。


框架木箱的结构:框架木箱也是由底座,侧面,端面及顶盖构成。框架木箱的标准英文为: wooden framed case,框架木箱按结构可分为Ⅰ类(内框架木箱):框架构件在箱板的内侧,适用于一般内装物;Ⅱ类(外框架木箱):框架结构在箱板的外侧,适用于在长度方向上为整体,并且有足够刚性的内装物。出口框架木箱设计的基本规定考虑的是通常预想到的运输、装卸及保管等流通条件。


框架木箱与滑木箱在结构上的区别:1、框架木箱的侧面和端面为桁架结构,箱板为立板;2、框架木箱箱板在外,骨架全都布置在箱内;3、:框架木箱组装时先将两个侧面安装在底座上,再将两个端面安装在底座和两个侧面上,最后装订顶盖。


1、底座:框架木箱的底座也是由滑木、辅助滑木、端木、枕木和底板组成的,其结构基本与滑木箱相同。


2、侧面与端面结构:框架木箱的侧面和端面是由框架、箱板、辅助立柱和梁撑组成的。框架就是通常所讲的桁架,它的构件有上框木、下框木、立柱和斜撑,较大的框木架在上框木与下框木之间,还设有平撑。


侧面和端面的箱板为立板,其作用是:用来覆盖出口框架木箱,又用来将上框木、下框木、立柱和斜撑钉合成框架,还用来和框架中的立柱一起承受堆码载荷。辅助立柱只设在侧面,重叠的钉在立柱上,作用是加强立柱和支持梁撑。梁撑是顶盖中横梁的支座,它钉在立柱和斜撑上,这种钉法可以加强立柱和斜撑的联结。


3、顶盖结构在框架木箱起吊中的作用:用钢钉组装的框架木箱的顶盖与滑木结构实木木箱基本相同,也是由横梁和顶板组成的,横梁的作用:?、用来装钉顶板;2、用来承受载荷,并将顶盖载荷传递给两个侧面;3、起吊的时候用来承受绳索的挤压力。起吊时,为了提高横梁的稳定性,较长的横梁沿出口框架木箱的纵向中心线要布置梁撑。


出口框架木箱主要用来包装大型的机械设备出口运输,与滑木箱相比它们在结构上的区别是:框架木箱的箱板为立板两者都是以底座为基础来载重的,但框架木箱比滑木箱在端面和侧面上还多出框架结构,正是由于这些框架结构,使框架木箱比滑木箱所能承受载荷要大得多。
